Решил замутить интересную подсветку приборов с плавным розжигом и затуханием. В наличии имелась нестандартная накладка, которая по идее должна была сама светиться, но что то пошло не так, и она начала жить своей жизнью)

как сделать подсветку приборной src="https://a.d-cd.net/145362u-960.jpg">

Как было раньше, когда она работала

В итоге после снятия данной накладки, было принято решение счистить с нее слой непрозрачного материала ( того самого, который зеленым светился) и сделать подсветку в самой панели.

После счищения стала хорошо пропускать свет

Далее купил светодиодную ленту с силиконовым покрытием, разрезал на кусочки, раскидал по панели более-менее осмысленным образом и спаял между собой проводами. Дело прямо скажу муторное, лента отказывалась паяться, пока не начал работать с кислотой)

Спаяли, проверяем работу

Теперь встал вопрос о плавном разжигании/затухании. Не буду таить, схему позаимствовал у Лехи geddar, но поставил конденсаторы чуть побольше ( 2 по 4000 мкф) для более медленного затухания. Подключил данную схему только к светодиодной ленте, стрелки не подсвечивал.

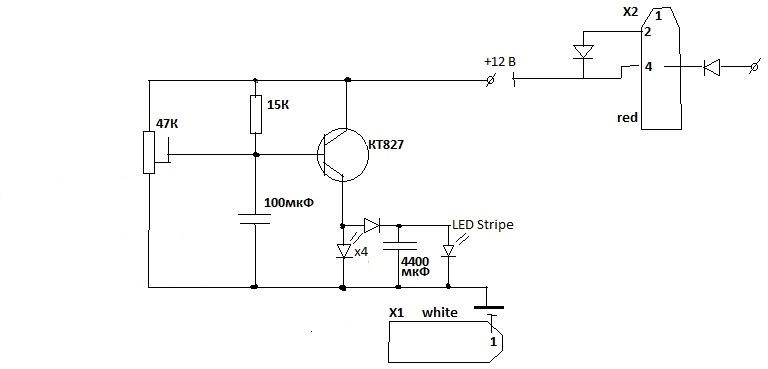

Cхема

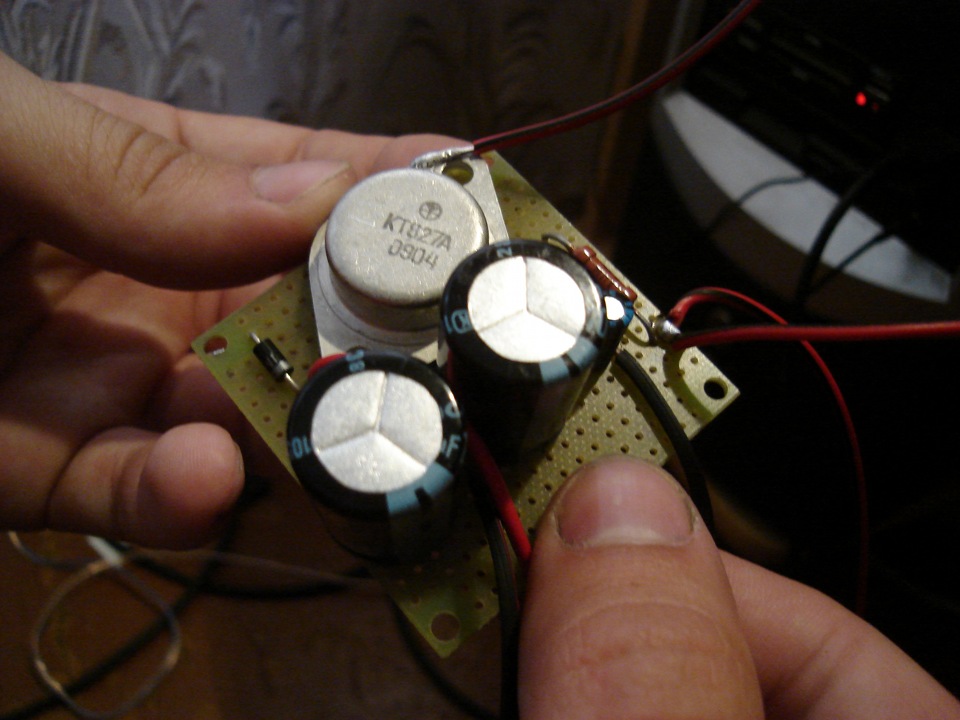

Плата

Подключил, померял

Сама накладка оказалась слишком тонкой и просвечивала. Было принЯто решение залепить ее с противоположной стороны пленкой, для равномерного свечения. Все это выглядело примерно так:

Изменения, как говорится налицо:

(Сделана только половина)

Все доклеиваем, собираем и несем в машину. Все это дело я подключил к габаритам, и через переключатель, к плюсу при повороте ключа. Т.е. можно включать-отключать режим зажигания подсветки при повороте ключа+добавил потенциометр для регулировки яркости.

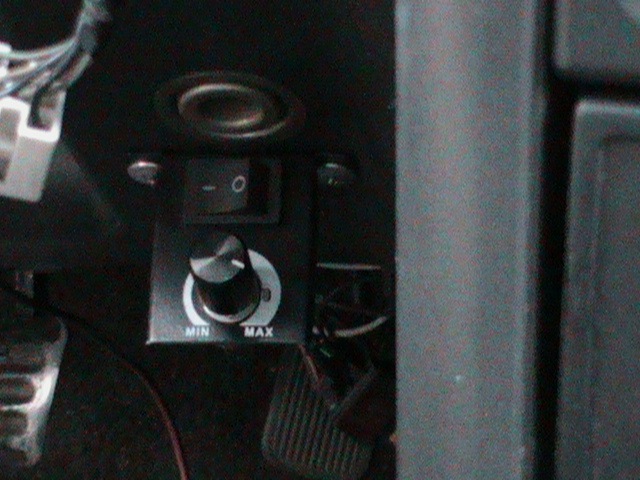

Панель управления))

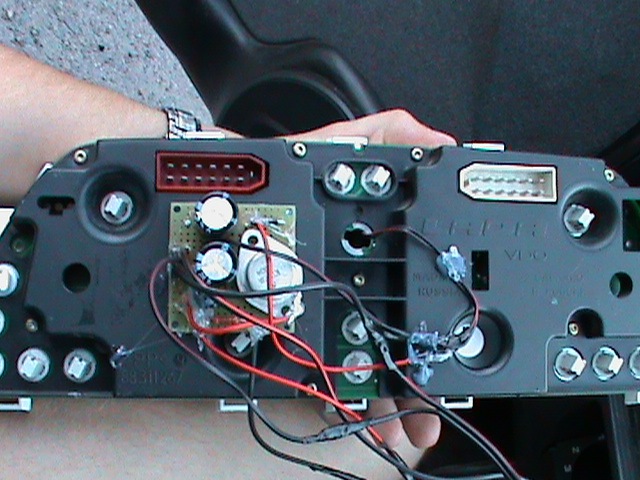

Прикрепил с помощью силиконового пистолета)

Вот видео работы=) Цвета почему-то немного исказились, в жизни намного эффектней выглядит)

P.S. С машиной много чего делаю, только не знаю есть ли смысл сюда это выкладывать, и будет ли кто-нибудь это читать.
