  • 03.01.2012 10:48 #1

    Нашел себе занятие на выходные, решил наконец сделать светодиодную подсветку в панель. Сначала искал панель для опытов, но не найдя разобрал свою, одиссей ща ездит с одной платой (чтоб пробег считался :) ).
    Подсветка будет на ргб диодах, при включении зажегания будут загораться стрелки, потом плавно загорается подсветка (как это будет реализовано сам еще не знаю). при включении габаритов подсветка будет притухать.
    Диоды сначала думал оставить на ленте, но мы ж не ищем легких путей, поэтому сделаю 4 платы по форме шкал, куда запаяю диоды.
    Пока дело дошло только до соскабливания светофильтра со шкалы, магазины все закрыты на праздники :)
    в какой то теме писали про трудности со стрелками, я пока не дошел до них, но в чем там трудности? Помоему там даже несколько вариантов реализации подсветки

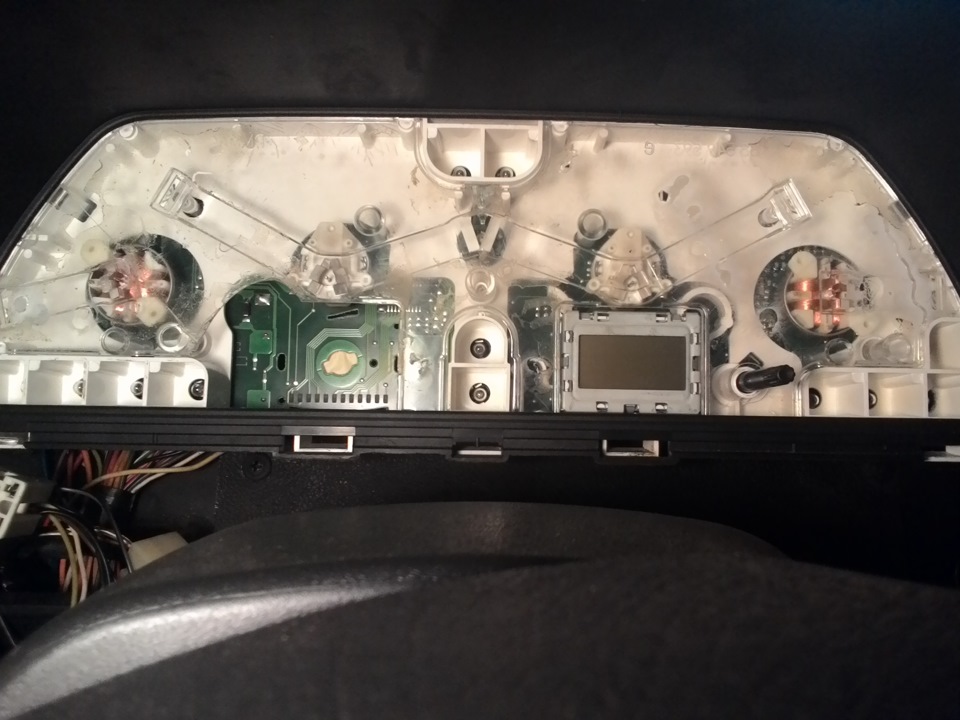

    ну и фотки разобранной панели. кстати, стрелки, помоему, лучше снимать с разобранной панели, я тянул тонкими пассатизами за ось с обрататной стороны шкалы, до этого пробовал тянуть за стрелку, в итоге одну поколечил
    Нажмите на изображение для увеличения.  Название: SAM_5464.jpg  Просмотров: 499  Размер: 164.1 Кб  ID: 2197450Нажмите на изображение для увеличения.  Название: SAM_5465.jpg  Просмотров: 843  Размер: 117.0 Кб  ID: 2197451Нажмите на изображение для увеличения.  Название: SAM_5467.jpg  Просмотров: 369  Размер: 230.9 Кб  ID: 2197452Нажмите на изображение для увеличения.  Название: SAM_5468.jpg  Просмотров: 376  Размер: 149.2 Кб  ID: 2197453Нажмите на изображение для увеличения.  Название: SAM_5469.jpg  Просмотров: 363  Размер: 166.0 Кб  ID: 2197454Нажмите на изображение для увеличения.  Название: SAM_5470.jpg  Просмотров: 430  Размер: 153.4 Кб  ID: 2197455Нажмите на изображение для увеличения.  Название: SAM_5471.jpg  Просмотров: 338  Размер: 163.7 Кб  ID: 2197456

    Odyssey RA6 2001г SiR

  • 03.01.2012 13:42 #2

    нашел все таки ленту, начал разводить плату спидометра. чет пока не знаю че делать с надписью, ставить туда отдельный диод не охота
    Нажмите на изображение для увеличения.  Название: SAM_5481.jpg  Просмотров: 387  Размер: 108.4 Кб  ID: 2197797

    Odyssey RA6 2001г SiR

  • 03.01.2012 14:14 #3

    я бы поставил раз возможность есть.

    Honda Odyssey Absolute RA6 H23A SIR 2003-->Hyundai Santa Fe NEW V6 Gold GLS 2008

  • 03.01.2012 14:19 #4

    решил ставить, просто диоды по 3 штуки, как раз 9. а этот лишний. но ща смотрю, на температуру и топливо буду ставить по два диода, со стороны температуры третий пойдет на значек машинки, а со стороны топлива как раз на км/ч сделаю

    Odyssey RA6 2001г SiR

  • 03.01.2012 14:37 #5

    правильное решение

    Honda Odyssey Absolute RA6 H23A SIR 2003-->Hyundai Santa Fe NEW V6 Gold GLS 2008

  • 03.01.2012 17:42 #6

    демо версия спидометра и тахометра
    Нажмите на изображение для увеличения.  Название: 565.jpg  Просмотров: 296  Размер: 99.2 Кб  ID: 2198160

    Odyssey RA6 2001г SiR

  • 03.01.2012 18:41 #7

    для Bonch
    все важные сигналы, типа чек, срс, абс и т.д. сделаны на диодах
    фото платы с двух сторон:
    Нажмите на изображение для увеличения.  Название: SAM_5484.jpg  Просмотров: 271  Размер: 125.4 Кб  ID: 2198243
    Нажмите на изображение для увеличения.  Название: SAM_5485.jpg  Просмотров: 232  Размер: 170.9 Кб  ID: 2198244

    Odyssey RA6 2001г SiR

  • 03.01.2012 19:46 #8

    С нетерпением жду продолжения, тоже хочу приборку переделать.

    Одик RA4 -->RA7-->RA9

  • 04.01.2012 08:07 #9

    Сообщение от AlexeyPV Посмотреть сообщение

    в какой то теме писали про трудности со стрелками, я пока не дошел до них, но в чем там трудности? Помоему там даже несколько вариантов реализации подсветки

    у себя так сделал,может как вариант....
    влял корпус от фломастера,три отверстия сделал,и SMD светики поставил.стрелки равномерно светятся.Нажмите на изображение для увеличения.  Название: 05052011245.jpg  Просмотров: 312  Размер: 98.6 Кб  ID: 2199093Нажмите на изображение для увеличения.  Название: 05052011244.jpg  Просмотров: 306  Размер: 68.2 Кб  ID: 2199094

    Верить нельзя никому....

  • 04.01.2012 09:09 #10

    Этот экранчик что освещает? Лампа или диод?
    У мня он почему-то как подморозит не светится пока пару раз не встряхнешь панель щелчком пальцев.
    Понимаю что отходит контакт,но как-то странно ведет себя подсветка и довольно долго так уже.

    Миниатюры Миниатюры

    Odyssey RA-7 М, 2000.
    Самогруз Форд Карго 2530, DONGYANG SS1506ACE, 2009.

  • 04.01.2012 09:33 #11

    Там такая же лампочка, какие на подсветке шкалы. У меня похожая ситуация была (отчасти изза этого переделывать начал). Разбираю, лампу покручу туда сюда, какое то время работает, потом опять тухнуть начинает, стукнешь по панели - опять горит

    Odyssey RA6 2001г SiR

  • 04.01.2012 19:29 #12

    пока дело встало на этом, завтра на работе уберу огрехи (не было нормально бумаги, пришлось журнал раздербанить) и буду травить
    Нажмите на изображение для увеличения.  Название: SAM_5486.jpg  Просмотров: 236  Размер: 159.7 Кб  ID: 2200170Нажмите на изображение для увеличения.  Название: SAM_5487.jpg  Просмотров: 252  Размер: 143.0 Кб  ID: 2200171

    Odyssey RA6 2001г SiR

  • 05.01.2012 12:51 #13

    Лень гадская вещь, так медленно дело изза нее идет :)
    Вобщем когда уже кинул травить, вспомнил, что хотел пару красных диодов на такометр сделать (красная зона), придется на клей лепить
    Нажмите на изображение для увеличения.  Название: SNV32163.JPG  Просмотров: 238  Размер: 71.3 Кб  ID: 2201204

    Odyssey RA6 2001г SiR

  • 05.01.2012 13:25 #14

    Млин,интересные все эти заморочки электронные :)
    Я далек от этого,ни чё не понимаю,кого вы там на этих рисунках травите :)

    Odyssey RA-7 М, 2000.
    Самогруз Форд Карго 2530, DONGYANG SS1506ACE, 2009.

  • 05.01.2012 13:28 #15

    Разобрал матрицу от ноута, с нее возьму светофильтры. Если б расстояние от диодов до фильтра было около 1 см вообще здорово получается, как будто 4 диода, а не 1 светит. Но у меня будет вплотную, но все равно лучше чем просто диоды светят.
    Нажмите на изображение для увеличения.  Название: SNV32165.JPG  Просмотров: 238  Размер: 74.0 Кб  ID: 2201292
    Нажмите на изображение для увеличения.  Название: SNV32167.JPG  Просмотров: 259  Размер: 112.9 Кб  ID: 2201295
    Нажмите на изображение для увеличения.  Название: SNV32168.JPG  Просмотров: 215  Размер: 40.3 Кб  ID: 2201296

    Odyssey RA6 2001г SiR

  • 05.01.2012 13:33 #16

    Сообщение от Евген66 Посмотреть сообщение

    Млин,интересные все эти заморочки электронные :)
    Я далек от этого,ни чё не понимаю,кого вы там на этих рисунках травите :)

    эт я первый раз травлю за последние лет 5, уже забыл все напроч :)

    Odyssey RA6 2001г SiR

  • 05.01.2012 13:38 #17

    Дык чё там травится-то,чем?
    Дорожки что ли какие-то?

    Odyssey RA-7 М, 2000.
    Самогруз Форд Карго 2530, DONGYANG SS1506ACE, 2009.

  • 05.01.2012 13:45 #18

    на тексталитовой плате есть медное напыление. на лазерном принтере печатается рисунок дорожек в зеркальном отображении. самое идеальное получается когда используется бумага, которая на самоклеящихся обоях защитная, у нее поверхность гладкая, переводится вообще хорошо, но у меня ее не были, искользовал глянцевую обложку от журнала. Потом с помощью утюга этот рисунок переводится на тексталит, т.е. прикладываю бумажку с рисунком к плате и прогреваю утюгом, затем бумажка отрывается, а тонер остается на тексталите. ну а потом плата погружается в раствор хлорного железа (хз, какая то там кислота), в итоге напыление под тонером остается, а все остальное растворяется, получаются дорожки, как то так :)

    Odyssey RA6 2001г SiR

  • 05.01.2012 13:52 #19

    Ух ты :)
    Чё-то из детства такое помню :)

    Odyssey RA-7 М, 2000.
    Самогруз Форд Карго 2530, DONGYANG SS1506ACE, 2009.

  • 05.01.2012 14:07 #20

    Маркер которым убирал косяки оказался хреновым(не зря он палтиник стоит), под ним протравилось так же как без него, ну да и ладно :)
    Нажмите на изображение для увеличения.  Название: SNV32169.JPG  Просмотров: 244  Размер: 93.7 Кб  ID: 2201368

    Odyssey RA6 2001г SiR
